价 格
订货量
￥1848.00
1 - 4
￥1798.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：稳定 | 是否进口：否 | 产地：陕西西安 |
| 加工定制：是 | 品牌：达泰 | 型号：DTD434M系列 |
| 产品用途：S7系列PLC无线通信 | 规格：120×105×30mm | 通讯接口：Rs232和Rs485 |
| 通讯协议：Modbus RTU协议 | 特色服务：方案免费设计，可定制 | 认证：*** |
| 序列号：210531-1 |
声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。
威纶通触摸屏与S7-1200无线MODBUS通信方案
本方案是威纶通触摸屏与西门子 S7-1200进行无线 MODBUS 通信的实现方法。此方案可以作为西门子 S7-1200与触摸屏的无线 MODBUS 通信实例。在本方案中威纶通触摸屏作为主站，S7-1200作为从站，并采用达泰电子欧美系PLC无线通讯终端——DTD434MC，作为实现无线通讯的硬件设备。
无线系统构成示意图
通过西安达泰电子 DTD434MC可以很方便的实现无线 MODBUS 网络，无需更改网络参数直接替换有线连接。
一、S7-1200从站环境搭建
1.S7-1200实现MODBUS无线通讯从站
打开【1200PLC从站程序】文件夹，进入准备下载的界面，
你会看到有一个已建好的设备：从站[CPU 1211C AC/DC/RLY]
如下图所示
用事先准备好的网线， 对PLC进行从站的程序下载。
二、威纶通触摸屏主站环境搭建
打开文件夹内【触摸屏程序】，将该程序写入威纶通触摸屏内。
看到如下界面
三、测试设备与参数
1. 触摸屏型号：威纶通TK6071iQ × 1台
2. 西门子PLC型号：S7-1200 × 1台
3. PLC扩展模块：CM1241× 1个
4. 数据线：西门子PLC485线
5. 达泰电子欧美系PLC无线通讯终端——DTD434MC *2块
6. 主从关系：1主1从（支持1主多从）
7. 通讯协议：无线Modbus RTU
8. 通讯接口：Rs485接口（两线制）
9. 供电：9-24VDC
10. 传输距离：100米，500米，1KM，3KM，20KM
四、设备接线
1. 主站接线
***步：用一根红色导线将触摸屏Rs485端口的7脚与DTD434MC的A端口相连接；用另一根黑色导线将触摸屏Rs485端口的8脚与DTD434MC的B端口相连接
第2步：无线通讯终端设置开关中末位一位（K8-8）拨码开关向上
第3步：给无线通讯终端接入天线
第4步：全部接线结束后，给触摸屏与无线通讯终端供电
2. 从站接线
***步：用西门子固定配制485线的DB9口接入S7-1200扩展模块CM1241的Rs485
第2步：另一端红黑线分别接入DTD434MC的A，B端子
第3步：无线通讯终端设置开关中末位一位（K8-8）拨码开关向上
第4步：给无线通讯终端接入天线
第5步：全部接线结束后，给PLC与无线通讯终端供电
五、实现MODBUS无线网络通讯
1. 触摸屏输出信号
点击触摸屏上的西门子1200上通讯例程Q0.0到Q0.3输出信号到PLC上，则与之对应的PLC 上DO指示灯相对亮起，无线通讯连接成功。
2.PLC输入信号
如下图所示，取导线短接M与1M端子，另一根导线连接L+端子，导线另一端悬空。
取导线悬空端分别接入DI端的输入端子0、1、2、3等输入端子，每接入一路，则威纶通触摸屏上IO圆形指示灯亮起。
此时威纶通触摸屏与S7-1200之间完成无线通讯。

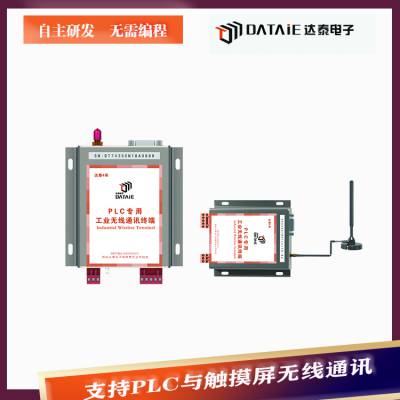

六、触摸屏用无线通讯终端
DTD434M能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络，实现西门子无线PPI协议、无线MODBUS协议的组态，为工业测控领域提供了中短距离无线通讯的简单高效解决方案。
主要特征
直接代替有线RS485方案，实现无线组网通讯；
全数字无线加密方式，***数据稳定；
直流9~24V宽电源电压供电，平均工作电流小于50mA；
精美铝合金外壳：120×105×30mm，4个条形安装固定孔；
通信接口：RS232/RS485；
传输距离：20KM范围内可选；
支持标准串口协议：Modbus RTU协议、PPI协议。
七、用户实例
宁波金田铜业集团，熔铸车间人机界面无线控制加料小车，100m
黄石市神州建材有限公司，西门子200smartPLC之间，200m
郑州中铝研究院，厂房内两台smart200PLC之间无线通讯，300米
天津市文光集团有限公司，西门子PLC之间，100M
辽宁富山水泥有限公司，台达触摸屏和S7-200PLC无线通讯，1Km
江西源丰有色金属有限公司，西门子200与触摸屏之间，400m
浙江巨化集团 ，PC机和西门子S7-200PLC之间无线通讯，200m
唐山金沙燃烧热能股份有限公司，MCGS屏和3台Smart200无线通讯，500m
福建元力活性炭股份,触摸屏与Smart200之间无线，300m
陕西科技大学，西门子PLC之间无线通信，50m
山东威普斯橡胶股份，威纶屏到S7-200，PPI协议
