价 格
订货量
¥2895.00
1 - 4
¥2845.00
价格为商家提供的参考价,请通过"获取最低报价"
获得您最满意的心理价位~
≥5
产品特性:稳定且可靠 | 是否进口:否 | 产地:中国 |
加工定制:是 | 品牌:达泰 | 型号:S003-DTD419M系列 |

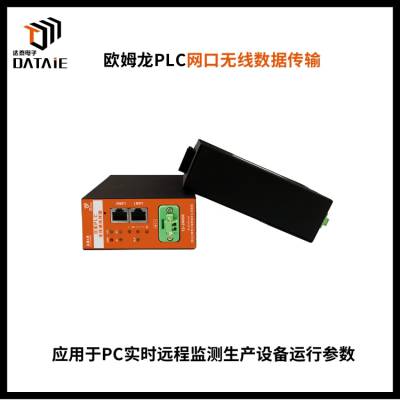

产品名称:日系PLC无线通讯终端(网口型) | 适用范围:适用各种恶劣环境工业场合运行 | 用途:FX5u PLC之间以太网无线通信 |
产品认证:***认证产品 | 特色服务:方案免费设计 | 最小包装数:1 |
物料编号:220817-5 | 供电电源:直流12~24VDC | 通讯接口:双以太网口 |
无线传输距离:60M | 序列号:220817-5 | 特别说明:价格随原材料市场行情浮动 |
三菱FX5u PLC之间以太网简易连接无线通信方案
特别声明:文章及方案图片皆为达泰电子原创,转载请标明出处。
本方案以三菱FX5u-32MR PLC为例,介绍两台FX5u-32MR PLC以太网简易连接下的以太网无线通讯实现过程。在本方案中采用了达泰日系PLC无线通讯终端——DTD419M,作为实现无线通讯的硬件设备。
一、方案概述
本方案中,用户无需更改网络参数和原有程序,也不必了解协议细节,通过西安达泰电子日系PLC专用无线通讯终端-- DTD419M,即可直接替换PLC之间有线以太网通讯,且稳定方便的实现无线通讯。
二、测试设备
三菱PLC型号:FX5u-32MR × 2台
达泰日系PLC无线通讯终端——DTD419MA × 2块
三、接线方式
用一根通讯线,一端接入DTD419M的RJ45接口,另一端接入FX5u的RJ45接口。
四、设备组态
1.新建工程
2.打开参数-FX5UCPU-模块参数-以太网端口
3. 设置主PLC的IP地址
4. 简单PLC通信设置
5. 主PLC通讯设置
(192.168.1.100的X0到X17)传输到(192.168.1.101的Y0到Y17)
(192.168.1.100的D0到D6)传输到(192.168.1.101的D10到D16)
(192.168.1.101的X0到X17)传输到(192.168.1.100的Y0到Y17)
(192.168.1.101的D20到D26)传输到(192.168.1.100的D20到D26)
6. 主PLC赋值
给D0-D6赋值(略)
7. 设置另一台PLC的IP地址(略)
8. 另一台PLC通讯设置
9. 另一台PLC寄存器赋值
五、测试方法
1. 2台PLC的之间可以通过X点控制另外1台PLC的Y点输出
2. 监控相应寄存器的值
测试成功
