价 格
订货量
￥3000.00
1 - 4
￥2950.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：稳定 可靠 | 是否进口：否 | 产地：中国 |
| 加工定制：是 | 品牌：达泰 | 型号：S012-DTD419M系列 |
| 产品名称：日系PLC无线通讯终端（网口型） | 适用范围：可确保工作于各种恶劣环境工业场合长期运行 | 用途：实现FX5u PLC之间以太网简易连接无线通信 |
| 产品认证：***认证产品 | 特色服务：方案免费设计 | 最小包装数：1 |
| 物料编号：220818-27 | 供电电源：直流12~24VDC | 安装：35mm的E型导轨安装 |
| 无线传输距离：850M | 序列号：220818-28 | 无线发射功率：500mW |
三菱FX5u PLC之间以太网简易连接无线通信方案
特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
简易PLC间链接功能，就是在最多8台FX5u可编程控制器或者FX3u可编程控制器之间，进行软元件相互链接的功能。在实际系统中，同一个车间里分布多台PLC，通常距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
一、方案概述
无线网络图
二、测试设备
三菱PLC型号：FX5u-32MR × 2台
达泰日系PLC无线通讯终端——DTD419MA × 2块
主从关系：1主1从

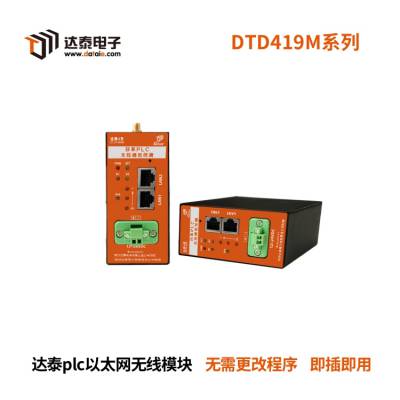

三、达泰日系PLC无线通讯终端--DTD419M
达泰DTD419M采用 2x2 两发两收无线架构，空中传输速***达 300Mbps，兼容三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。 DTD419M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
主 要 特 征:
可以直接代替有线以太网线，实现无线组网；
支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；
全数字无线加密传输方式，不插卡无运行费用；
无需更改程序，即插即用，自适应接口协议；
二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
四、接线方式
用一根通讯线，一端接入DTD419M的RJ45接口，另一端接入FX5u的RJ45接口。
五、设备组态
1.新建工程
2.打开参数-FX5UCPU-模块参数-以太网端口
3. 设置主PLC的IP地址
4. 简单PLC通信设置
5. 主PLC通讯设置
（192.168.1.100的X0到X17）传输到(192.168.1.101的Y0到Y17)
（192.168.1.100的D0到D6）传输到(192.168.1.101的D10到D16)
（192.168.1.101的X0到X17）传输到(192.168.1.100的Y0到Y17)
（192.168.1.101的D20到D26）传输到(192.168.1.100的D20到D26)
6. 主PLC赋值
给D0-D6赋值
7. 设置另一台PLC的IP地址
8. 另一台PLC通讯设置
9. 另一台PLC寄存器赋值
六、测试方法
1. 2台PLC的之间可以通过X点控制另外1台PLC的Y点输出
2. 监控相应寄存器的值
测试通过
