价 格
订货量
￥8877.00
1 - 4
￥8677.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：可 靠稳 定 | 是否进口：否 | 产地：中国 陕 西 西安 |
| 加工定制：是 | 品牌：达泰 | 型号：F006-DTD122HAY |
| 产品名称：达泰无线开关量信号传输装置 | 适用范围：工业场合 | 用途：堆取料机与DCS无线通讯 |
| 产品认证：***认证产品 | 特色服务：方案免费设计 | 最小包装数：1 |
| 物料编号：220926-8 | 无线传输距离：200m | 供电电源：220VAC/太阳能供电（选配） |
| 通道数：1-4路输入&输出 | 质量保证：***认证产品 | 序列号：220926-8 |
电厂堆取料机与DCS无线通讯方案
特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
一、产品选型

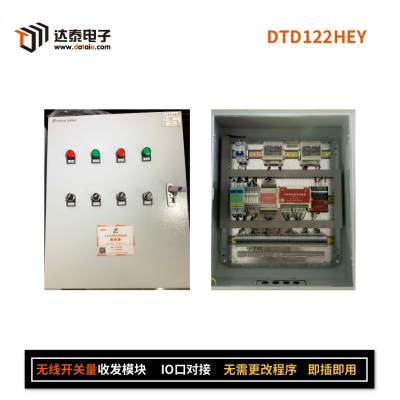

达泰1系多路双向无线开关量传输装置-DTD122HY
二、应用背景
华润海丰电厂属华润电力独资兴建的特大型火力发电厂，是广东省“十二五”工程，是珠三角骨干电网的重要电源支撑点。位于广东省深圳市深汕特别合作区广东省汕尾市海丰县，电厂面朝南海，为典型的滨海电厂。随着厂区分布式光伏、风电的并网发电，华润海丰电厂正式成为风、光、火电厂。
从2015年国家发布实施制造强国战略弟1个10年计划-中国制造2025，华润电力（海丰）电厂也开始了智能电厂的规划、从提升设备、系统自动化到智能化，到机组变负荷自动巡航，以及技术监控室到专家分析系统，电厂的智能化建设初见成效。根据智能电厂的架构，海丰项目在智能的设备层、控制层、监管层共计实施了16项智能化、智慧化的项目。大集控建设采用了DCS的策略，同时也取消了大量的PLC，基本已经采用DCS的控制，为智能化建设提供了很好的控制环境。煤场自动化实现自动堆料、自动取料、各种作业模式的手自动切换，包括煤厂出煤信息的实时显示，也是构建数字化、三维煤厂。即可实现我们在输煤控制室控制堆取料作业、现场的无人作业。
三、无线技改需求
华润海丰电厂煤场自动化作业技改项目。圆堆厂房内的堆取料机担负着储存、输送原料的重要任务，要实现由2号圆形煤场堆取料机配电室PLC机柜内开关信号无线传输至4号转运电子间DCS机柜，包含允许堆料、允许取料、外围取料运行、堆取料机紧急停机等8路指令信号，及堆料运行、堆料故障、取料故障、取料回路等16路反馈信号，无线传输距离10公里。从而实现无线控制堆料、取料。
四、无线解决方案
根据现场情况，PLC 无线通讯专家决定采用达泰1系DTD122HEY-16/8无线双向开关量传输装置来实现转运站DCS系统无线监控2号煤场堆取料机作业的功能。分别在2号圆形煤场堆取料机配电室PLC机柜、4号转运电子间DCS机柜内安装一台DTD122HEY-16/8无线双向开关量传输装置。此举不用挖沟布线，避免有线方式工程量大和经常损坏，对于生产能效的影响，簇进企业智能发展。
无线通讯方案示意图
五、成功案例
中钢集团天澄环保，推焦车、装煤车和地面控制柜之间无线传输，300M
中材（天津）控制工程有限公司，水泥设计院堆取料机和 DCS 开关信号无线通讯，1KM
山西双良水泥，堆料机和 DCS 开关信号控制，300 米
乌海华信煤焦化有限公司，调节阀模拟量信号和 DCS 无线传输，300m
新疆天业集团(石河子)天能水泥，深水泵与中控室 DCS，400M
六、服务介绍
1. 关于产品
我们是厂家；我们没有代理及经销商，请联系西安达泰电子有限责任公司。
2.关于快递
我们合作的快递是：顺丰、京东快递，仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递，请提前主动联系我们沟通解决。
3.关于发货
生产部根据货期安排生产，会在付款后及时安排发货。产品货期以销售合同为准。
4. 售后服务
我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。
