价 格
订货量
￥9204.00
1 - 4
￥9005.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：可 靠 稳定 | 是否进口：否 | 产地：陕西 西安 |
| 加工定制：是 | 品牌：达泰 | 型号：F005-DTD122HBY |
| 产品名称：达泰无线开关量信号传输装置 | 适用范围：工业场合 | 用途：堆取料机与DCS无线通讯 |
| 产品认证：***认证产品 | 特色服务：方案免费设计 | 最小包装数：1 |
| 物料编号：220926-4 | 无线传输距离：600m | 方向：双向 |
| 通道数：1-4路输入&输出 | 应用场景：斗轮机控制、浓缩池刮泥机控制、堆取料机控制、三大焦车互锁 | 序列号：220926-4 |
电厂堆取料机与DCS无线通讯方案
特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
达泰1系多路双向无线开关量传输装置-DTD122HY，可以直接代替有线进行点对点、一点对多点、多点对一点的开关量信号单双向传输。装置发射端提供4-99路开关量信号（信道数可定制）输入，接收端提供4-99路开关量信号（信道数可定制）输出。无线装置无需编程，运用全数字无线加密传输方式***数据鞍全可靠，传输距离50KM，后期无运行费用，配置防雨机箱，防护等级IP45。无线通讯装置发射端可接入开关量信号，例如，浮球开关，PLC，电磁阀等设备；输出端可接入数显表，DCS，PLC等设备。在使用时，外接220V电源并接入对应信号线即可实现开关量信号的无线通讯。（野外使用，可采用太阳能供电方式）
一、应用背景
华润海丰电厂属华润电力独资兴建的特大型火力发电厂，是广东省“十二五”工程，是珠三角骨干电网的重要电源支撑点。位于广东省深圳市深汕特别合作区广东省汕尾市海丰县，电厂面朝南海，为典型的滨海电厂。随着厂区分布式光伏、风电的并网发电，华润海丰电厂正式成为风、光、火电厂。
从2015年国家发布实施制造强国战略弟1个10年计划-中国制造2025，华润电力（海丰）电厂也开始了智能电厂的规划、从提升设备、系统自动化到智能化，到机组变负荷自动巡航，以及技术监控室到专家分析系统，电厂的智能化建设初见成效。根据智能电厂的架构，海丰项目在智能的设备层、控制层、监管层共计实施了16项智能化、智慧化的项目。大集控建设采用了DCS的策略，同时也取消了大量的PLC，基本已经采用DCS的控制，为智能化建设提供了很好的控制环境。煤场自动化实现自动堆料、自动取料、各种作业模式的手自动切换，包括煤厂出煤信息的实时显示，也是构建数字化、三维煤厂。即可实现我们在输煤控制室控制堆取料作业、现场的无人作业。
二、无线技改需求
华润海丰电厂煤场自动化作业技改项目。圆堆厂房内的堆取料机担负着储存、输送原料的重要任务，要实现由2号圆形煤场堆取料机配电室PLC机柜内开关信号无线传输至4号转运电子间DCS机柜，包含允许堆料、允许取料、外围取料运行、堆取料机紧急停机等8路指令信号，及堆料运行、堆料故障、取料故障、取料回路等16路反馈信号，无线传输距离10公里。从而实现无线控制堆料、取料。
三、无线解决方案

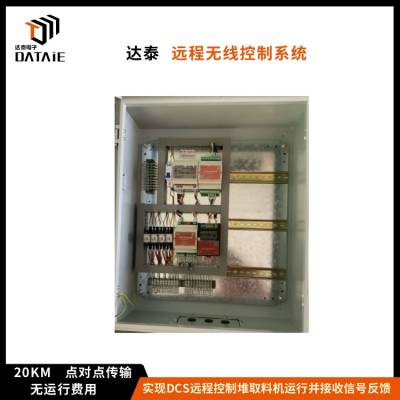

根据现场情况，PLC 无线通讯专家决定采用达泰1系DTD122HEY-16/8无线双向开关量传输装置来实现转运站DCS系统无线监控2号煤场堆取料机作业的功能。分别在2号圆形煤场堆取料机配电室PLC机柜、4号转运电子间DCS机柜内安装一台DTD122HEY-16/8无线双向开关量传输装置。此举不用挖沟布线，避免有线方式工程量大和经常损坏，对于生产能效的影响，簇进企业智能发展。
无线通讯方案示意图
四、成功案例
山东石横特钢控股集团有限公司，推焦车控制除尘风机
华润海丰电厂，圆形煤场转运站DCS无线程控堆取料机
包头东方希望水泥厂，堆取料机到 DCS 无线控制，300 米
湖南邵阳为百水泥有限公司，余热发电热风阀与水泥线热风阀位信号互传与控制
金隅冀东水泥，泵与空压机信号采集传输到DCS，500米
五、公司介绍
西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明认证，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业***供应商，参与沿线国家建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯专家团队，为客户提供技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
